导丝弹簧管磨损卡顿故障排查与维护优化技巧

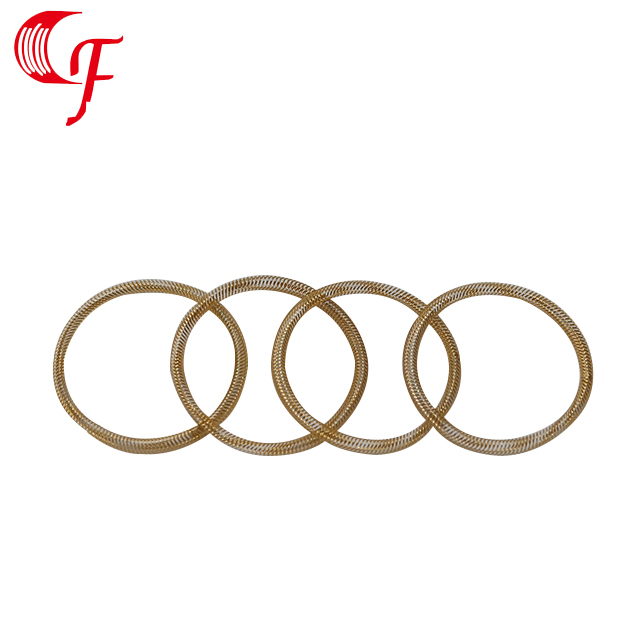

导丝弹簧管作为多股导丝的外层保护、导向通道，采用螺旋弹簧成型结构，配套用于焊接送丝、医疗介入、高传动设备。长期使用易出现内壁磨损、送丝穿梭卡顿、弹簧变形卡死、导丝刮伤断丝等故障，大幅降低设备稳定性。按照“先外部、再内部、后结构”逻辑排查，配合标准化维护润滑，可解决卡顿磨损问题，同步保护内部多股导丝。

一、磨损卡顿核心故障诱因

1.内壁粗糙、尺寸匹配失衡

弹簧管内壁未镜面抛光、存在毛刺、螺旋凸起，导丝穿梭时持续刮擦磨损；内径过小，导丝全程挤压管壁，摩擦力剧增引发卡顿；内径过大，导丝在管内大幅摆动，单边摩擦管壁，局部快速磨薄破损。

弹簧节距不均、螺旋扭曲变形，管内通道凹凸不平，导丝行进频繁卡滞。

2.内部异物堆积堵塞

焊接场景铜屑、焊渣、金属粉尘；医疗场景体液结晶、药剂沉淀；工业粉尘进入管内，堆积形成硬质杂质，导丝穿过时受阻卡顿，同时杂质充当研磨料，同步磨损弹簧管与多股导丝。

密封失效后油污、水汽渗入，杂质结块粘连管壁，堵塞通道。

3.弹簧管本体变形、结构损伤

安装时过度弯折、挤压踩踏，弹簧管出现长期死弯、塌陷、螺旋错位，内部通道狭窄变形，导丝无法顺畅通行；两端接头受力拉扯，管口扩口、缩口变形，形成卡点。

长期高频扭转、往复运动，弹簧金属疲劳，丝径磨损变薄，局部塌陷内凹，持续剐蹭导丝。

4.润滑缺失、涂层失效

内壁PTFE/亲水润滑涂层磨损脱落，摩擦系数大幅上升，导丝滑动阻力变大；长期无润滑维护，干摩擦加剧双向磨损；润滑介质选型错误，油脂干结结块，反而造成堵塞卡顿。

5.安装固定不合理产生附加阻力

弹簧管固定点位过多、硬管卡箍锁死，运动时无法随导丝同步柔性弯曲，局部持续挤压；管线过长无导向支撑，自重下坠形成大弯折死角，导丝穿行阻力集中。

二、分步故障排查流程

外部外观初检：目视检查弹簧管有无压扁、死弯、扭曲、破损；两端接头是否变形、缩口；弯折位置是否存在长期挤压痕迹，判断是否为形变卡顿。

通丝空载测试：抽出多股导丝，用标准同规格试样穿管，顺畅无阻滞则导丝无问题；若试样仍卡顿，故障锁定弹簧管内壁与通道。

拆解清理内部：分段拆开两端接头，用专用通管毛刷清理内部碎屑、结块油污，观察内壁磨损、毛刺、凹陷损伤。

尺寸与结构检测：卡尺测量内径是否符合标准，检查弹簧节距均匀度，确认是否存在螺旋塌陷、缩径缺陷。

工况复核：核对弯曲半径、固定方式、使用环境粉尘/油污浓度，确认工况是否超出弹簧管适配范围。

三、维护优化与卡顿磨损改善技巧

1.前置选型，从源头降低摩擦卡顿

按导丝外径匹配弹簧管内径，间隙控制0.02–0.1mm；优先选用内壁镜面抛光+PTFE内衬弹簧管，摩擦系数大幅降低；高频运动场景选用双层螺旋结构，抗挤压不易塌陷变形。

高粉尘、焊接工况选用加厚丝径、带外层防护护套的弹簧管，提升耐磨抗挤压能力。

2.规范安装，避免变形卡点

布线预留活动余量，小弯曲半径≥弹簧管外径10倍，杜绝直角死弯；固定采用软性卡扣，多点分散支撑，不硬锁卡死；长管线增设导向滑套，减少自重下坠弯折。

穿丝时匀速推送，禁止暴力拉扯，防止管口扩缩变形。

3.周期性内部清洁与润滑保养

焊接/工业粉尘场景：每周用专用通丝刷清理管内铜屑、粉尘；每月注入低粘度专用润滑脂，均匀浸润内壁，清理结块旧油。

医疗洁净场景：单次使用后冲洗管内残留药剂体液，烘干保存，定期更换亲水涂层耗材，禁止普通工业油脂污染。

润滑用量适中，避免过量油脂干结堵塞通道。

4.损伤修复与更换标准

轻微毛刺、局部划痕可抛光修复；出现塌陷、螺旋扭曲、内壁大面积磨损、节距变形时直接更换，不可继续使用；两端接头变形、缩口卡点可截除损坏段，重新压接接头复用。

批量设备定期更换老化弹簧管，避免内壁持续磨损多股导丝造成断丝报废。

5.工况防护升级，减少杂质侵入

多尘车间在管线两端加装防尘密封接头；焊接设备增加外置防尘护套，阻挡焊渣飞溅；潮湿、腐蚀环境选用不锈钢316L耐蚀弹簧管，搭配密封护套隔绝水汽腐蚀。

6.运动参数优化降低损耗

减少频繁急拉、急扭动作，平缓控制导丝推送速度，降低管内瞬时摩擦冲击力；高频往复设备增加缓冲导向结构，减少弹簧管局部持续挤压磨损。

综上，导丝弹簧管卡顿磨损多由尺寸不匹配、内壁粗糙、异物堵塞、形变损伤四类问题叠加导致，通过选型、规范安装、定期清洁润滑、工况防护，既能消除卡顿故障，又能同步保护内部多股导丝，降低耗材更换与停机损耗成本。
